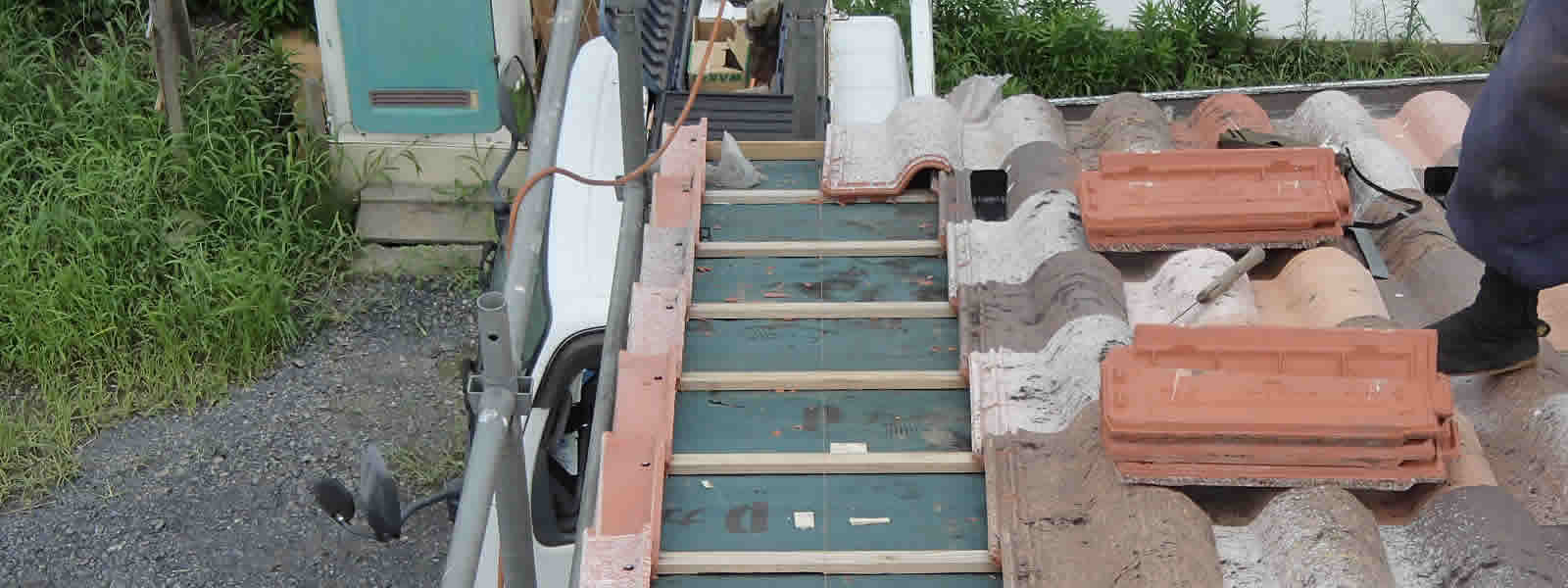

トップ画像

スペイン瓦の施工要領、施工マニュアル。CADデータによる屋根の納まり

スペイン瓦の納まり(DWG・DXFのCADデータとPDF)

標準的な納まりを記載しておりますので、実際の施工時にはこの記載と異なる場合がありますので、あらかじめご了承願います。
また、大変恐縮ではございますが、初めてご利用いただく際には、こちらのページで発行されるログインIDとパスワードをご利用ください。

BW10の納まり

軒先

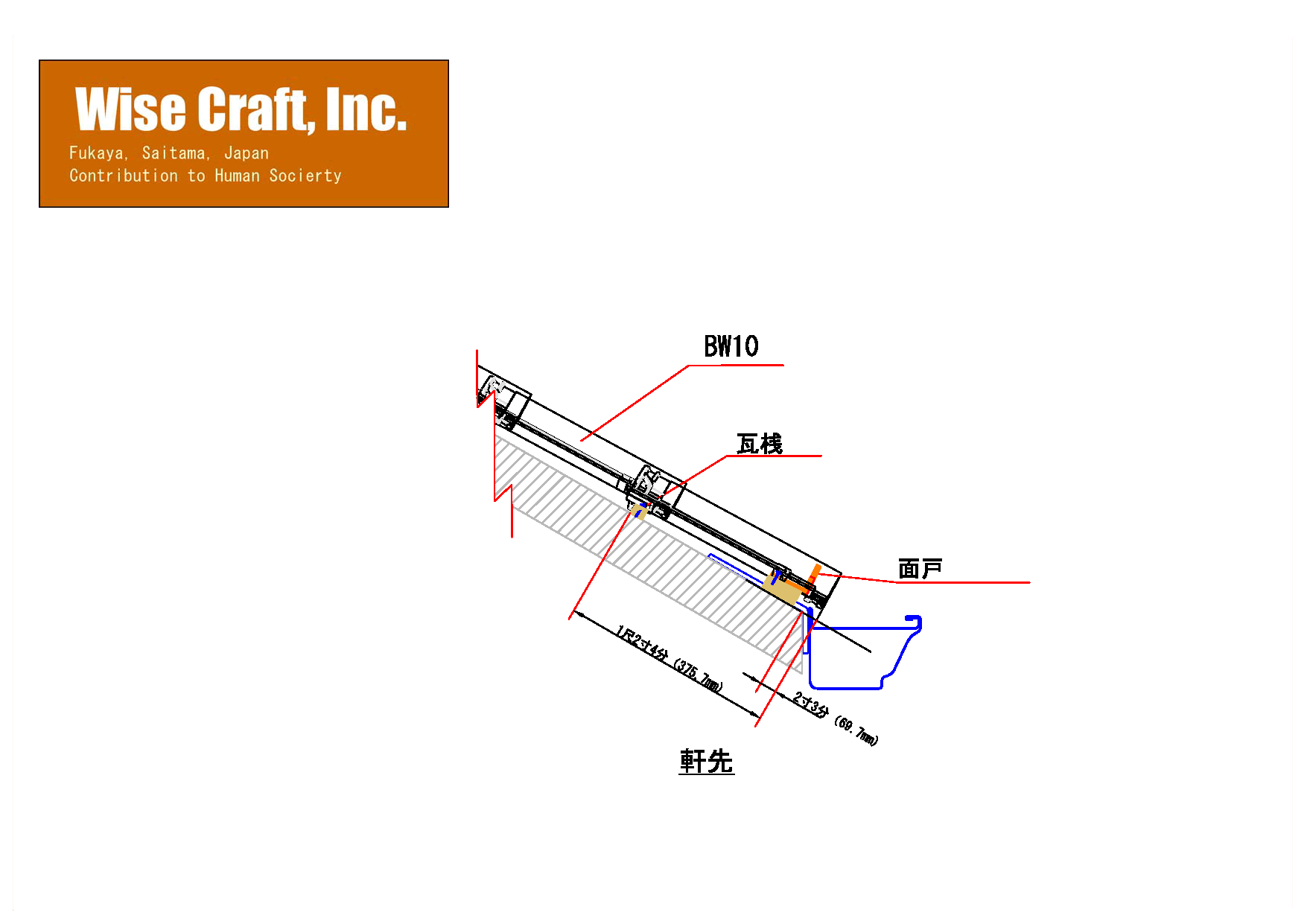

BW10軒先の納まり
  • DWG画像
  • DXF画像
  • PDF画像
右袖および左袖

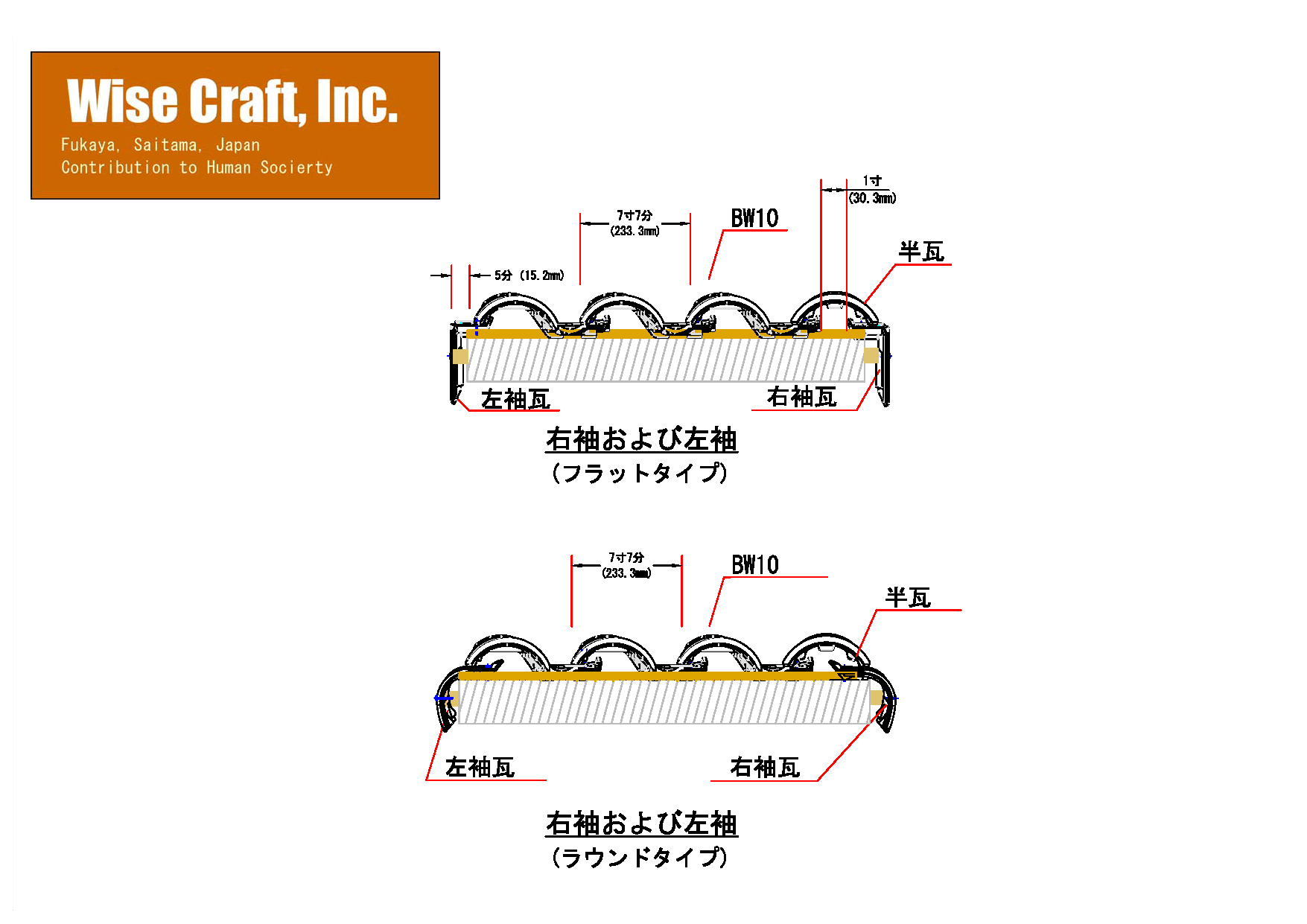

BW10右袖および左袖の納まり
  • DWG画像
  • DXF画像
  • PDF画像
切妻・大棟

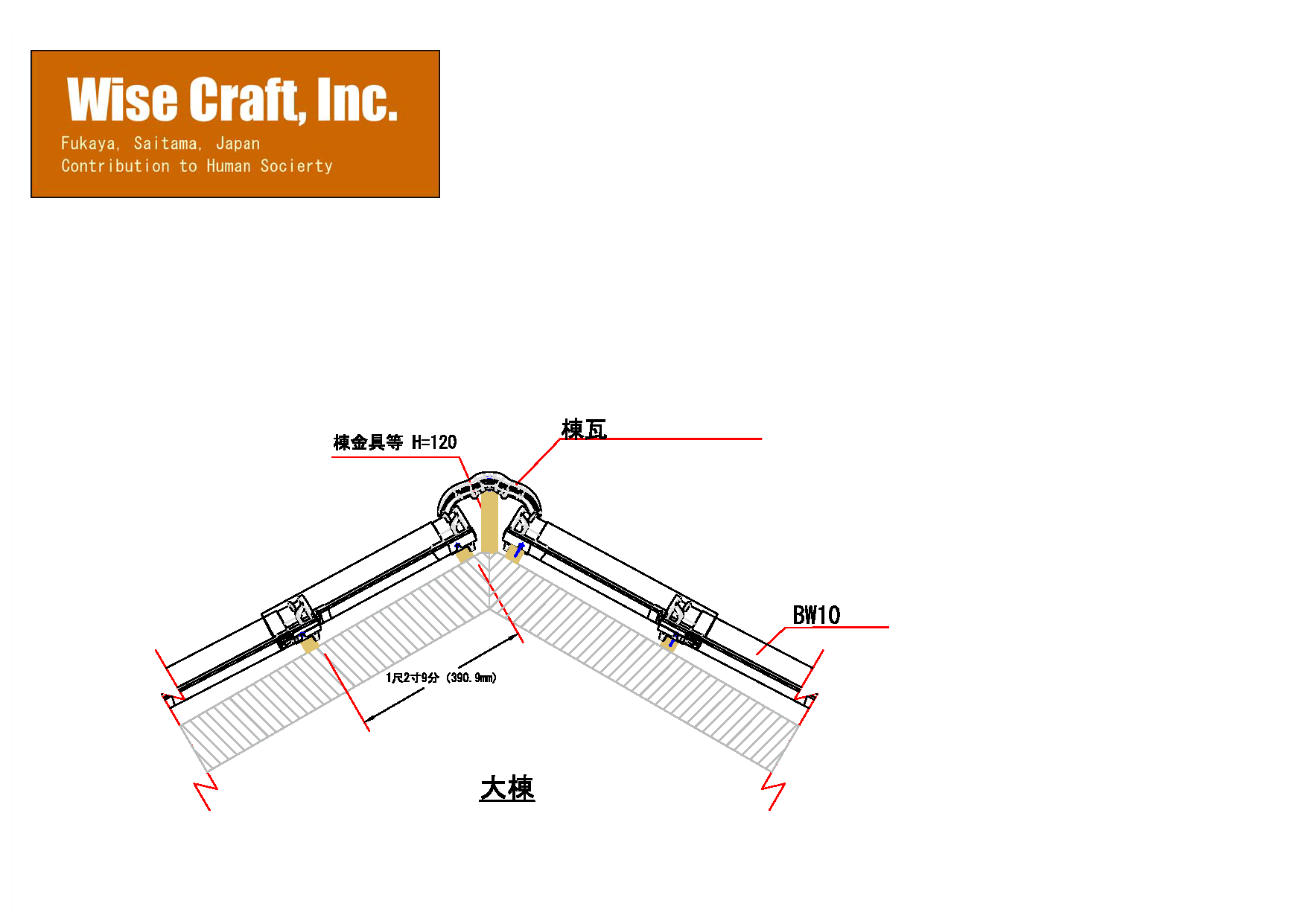

BW10切妻・大棟納まり
  • DWG画像
  • DXF画像
  • PDF画像
本谷

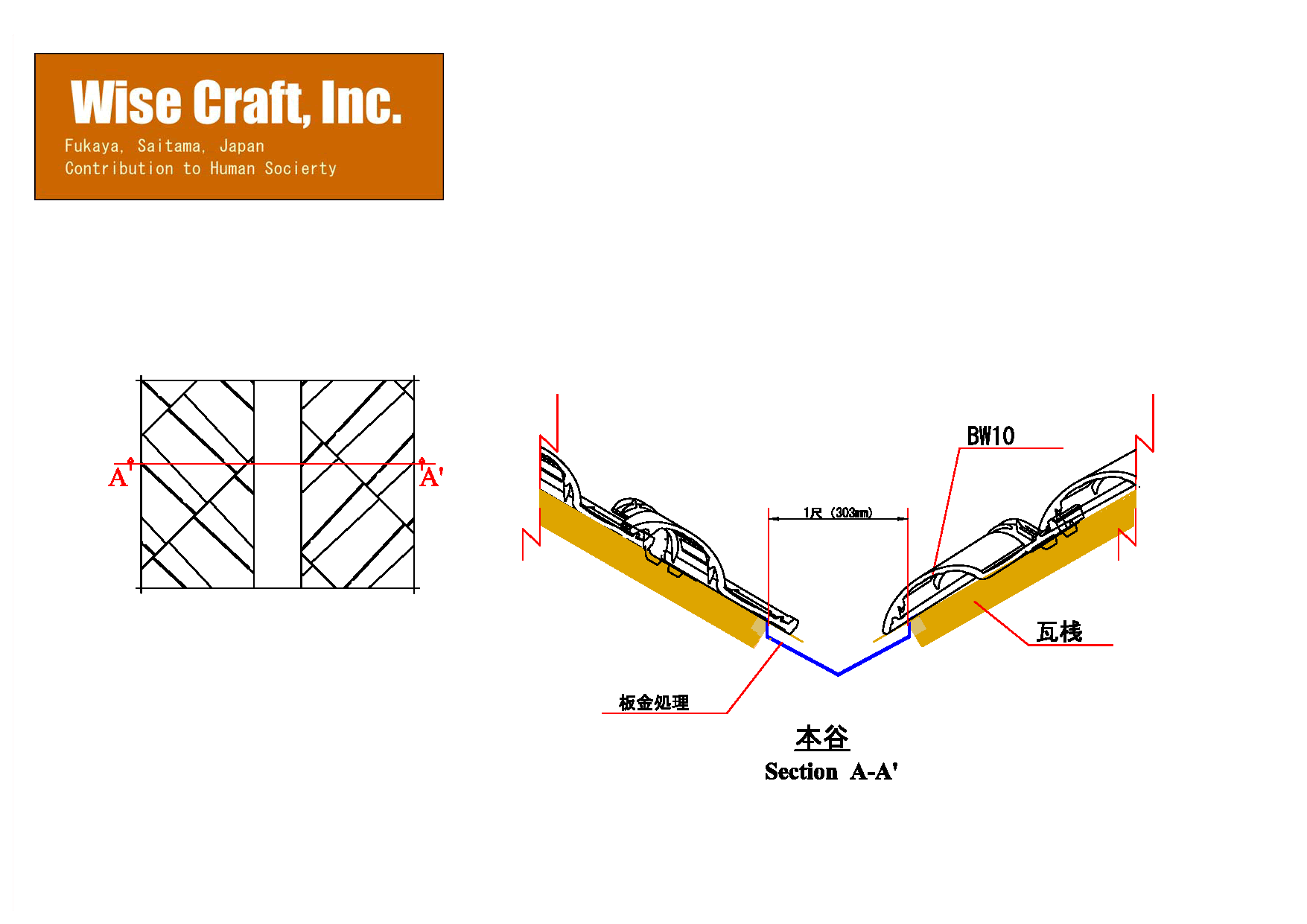

BW10本谷の納まり
  • DWG画像
  • DXF画像
  • PDF画像
片流れ

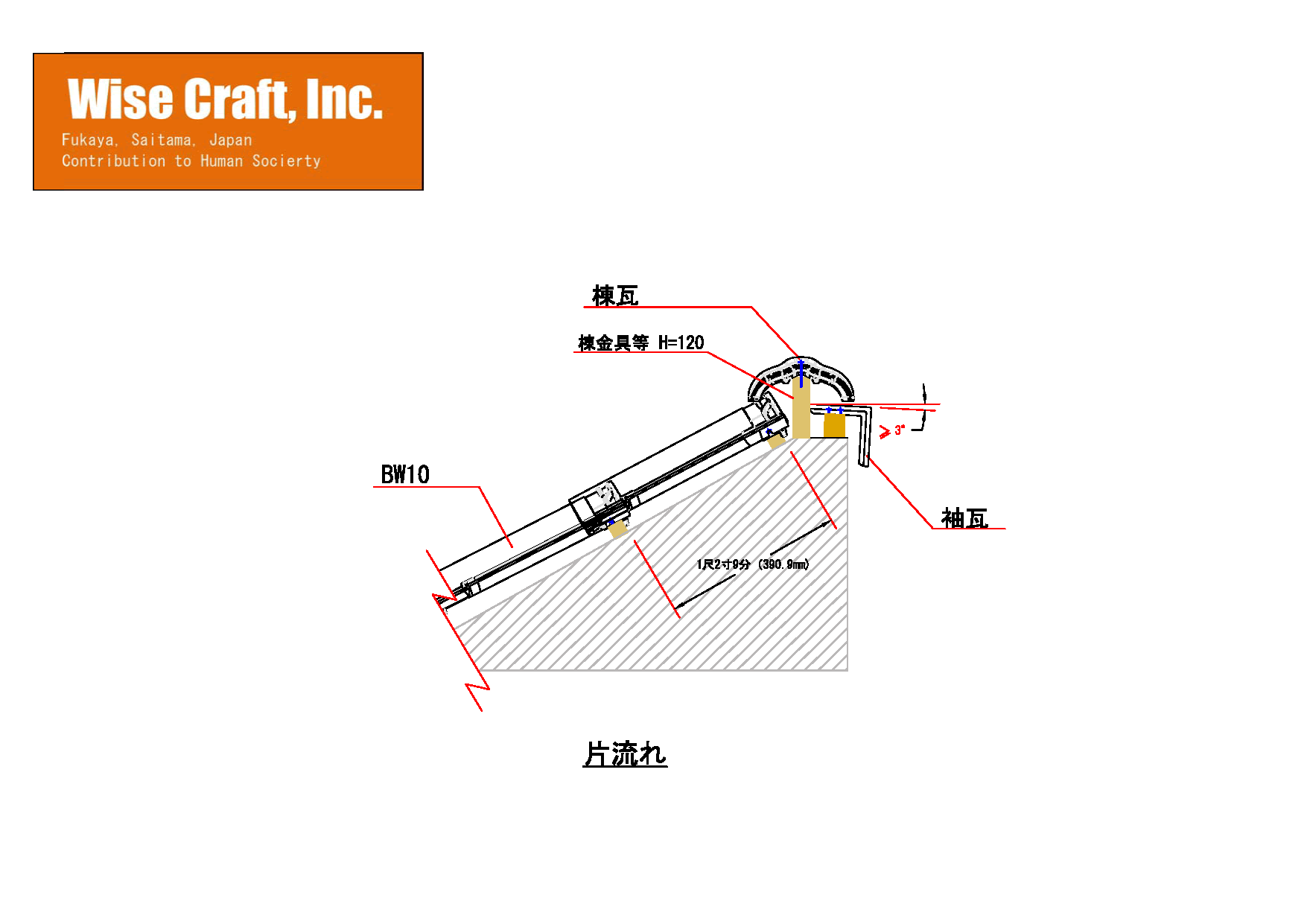

BW10片流れの納まり
  • DWG画像
  • DXF画像
  • PDF画像
隅棟

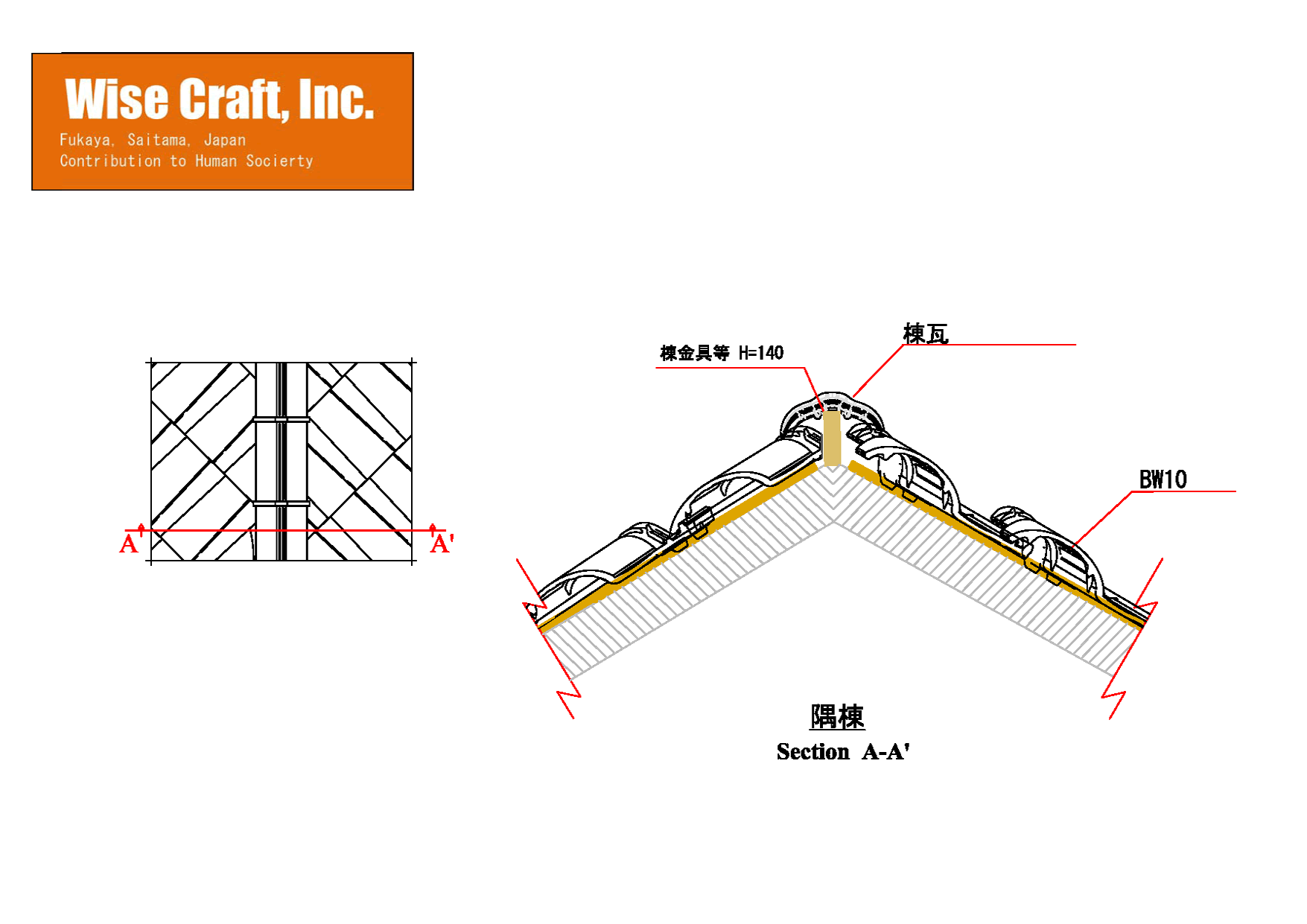

BW10隅棟納まり
  • DWG画像
  • DXF画像
  • PDF画像
トップライト

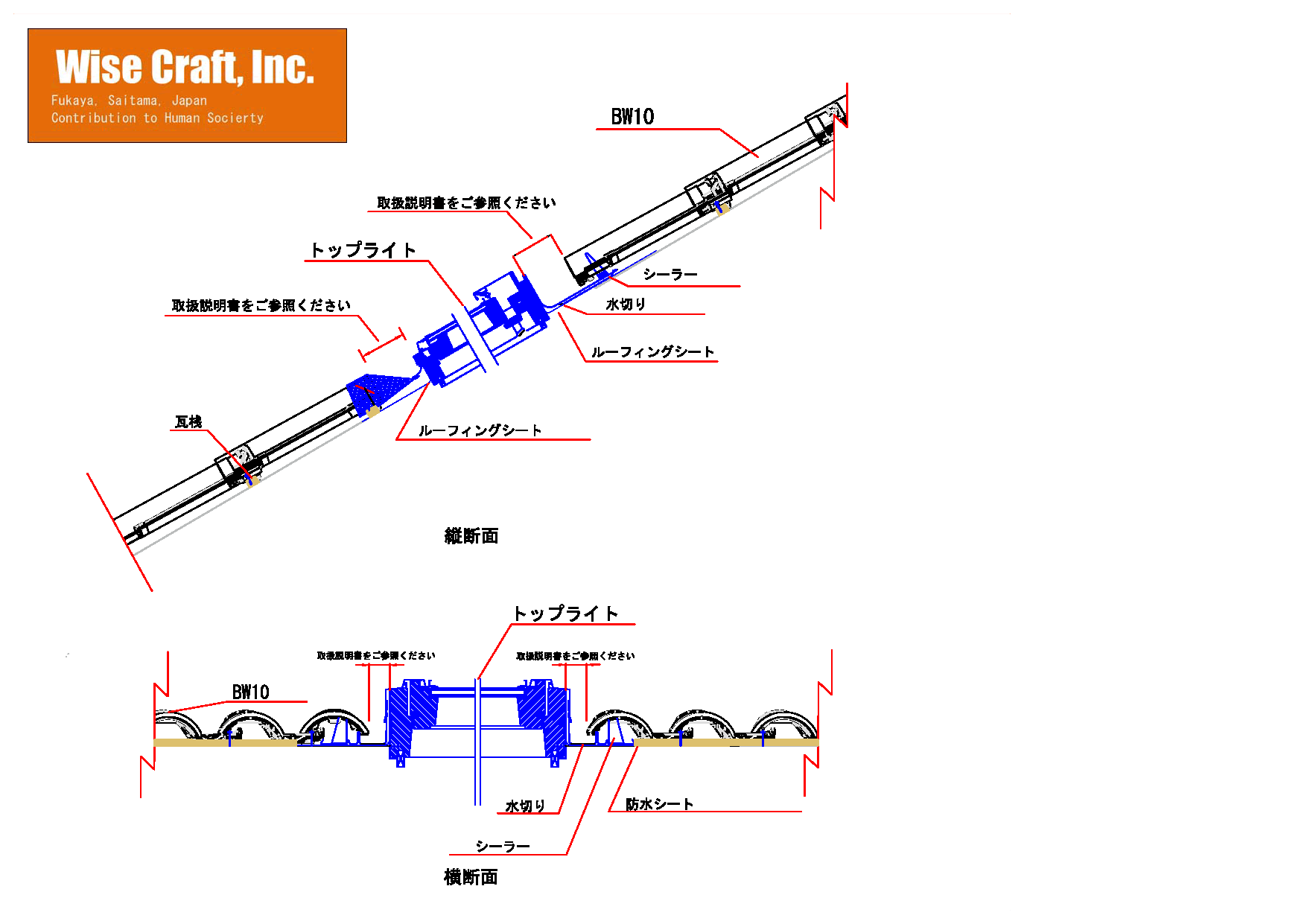

BW10トップライトの納まり
  • DWG画像
  • DXF画像
  • PDF画像
パラペットの等立上がり

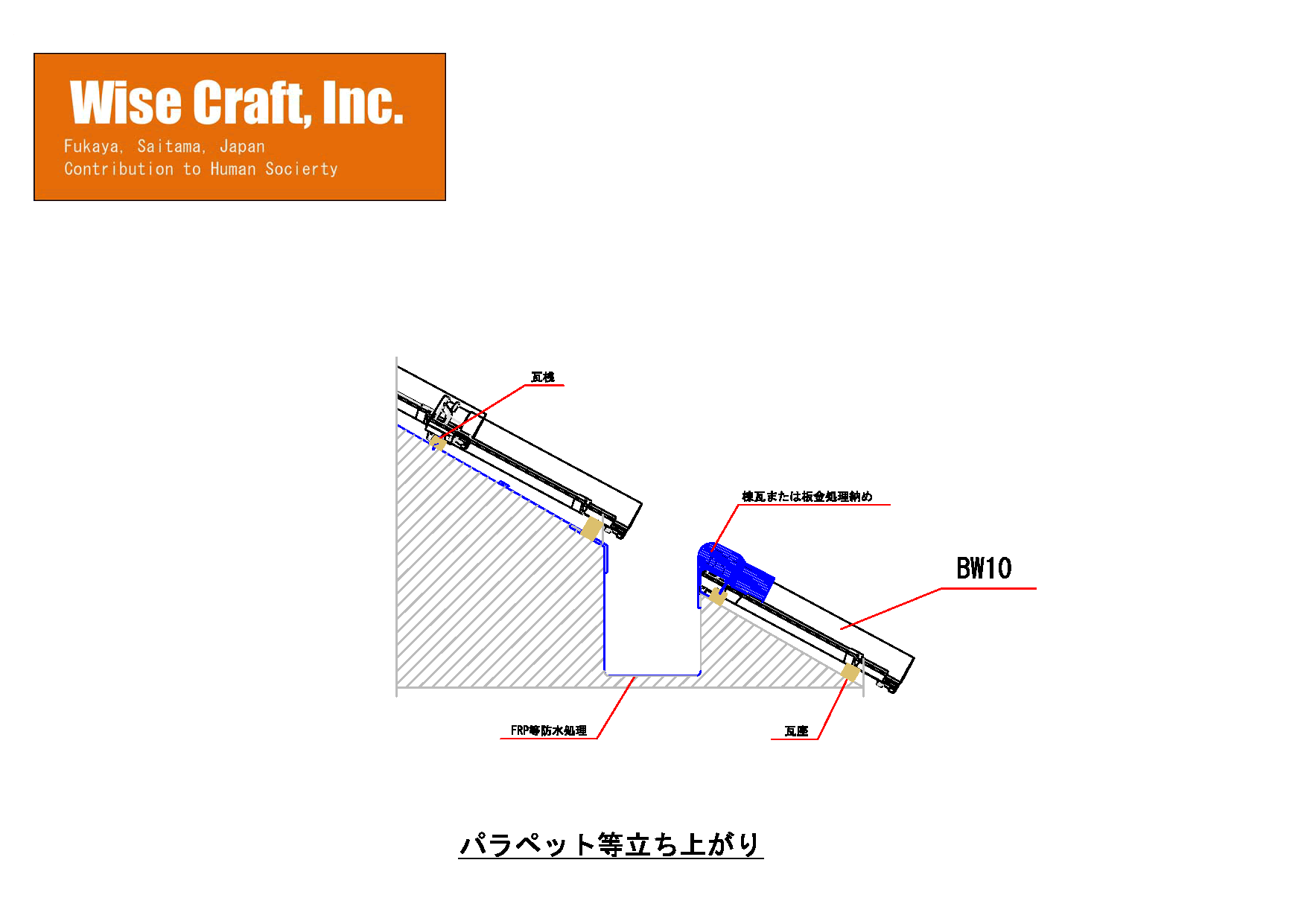

BW10パラペット等立ち上がりの納まり
  • DWG画像
  • DXF画像
  • PDF画像
際谷および葺き止め

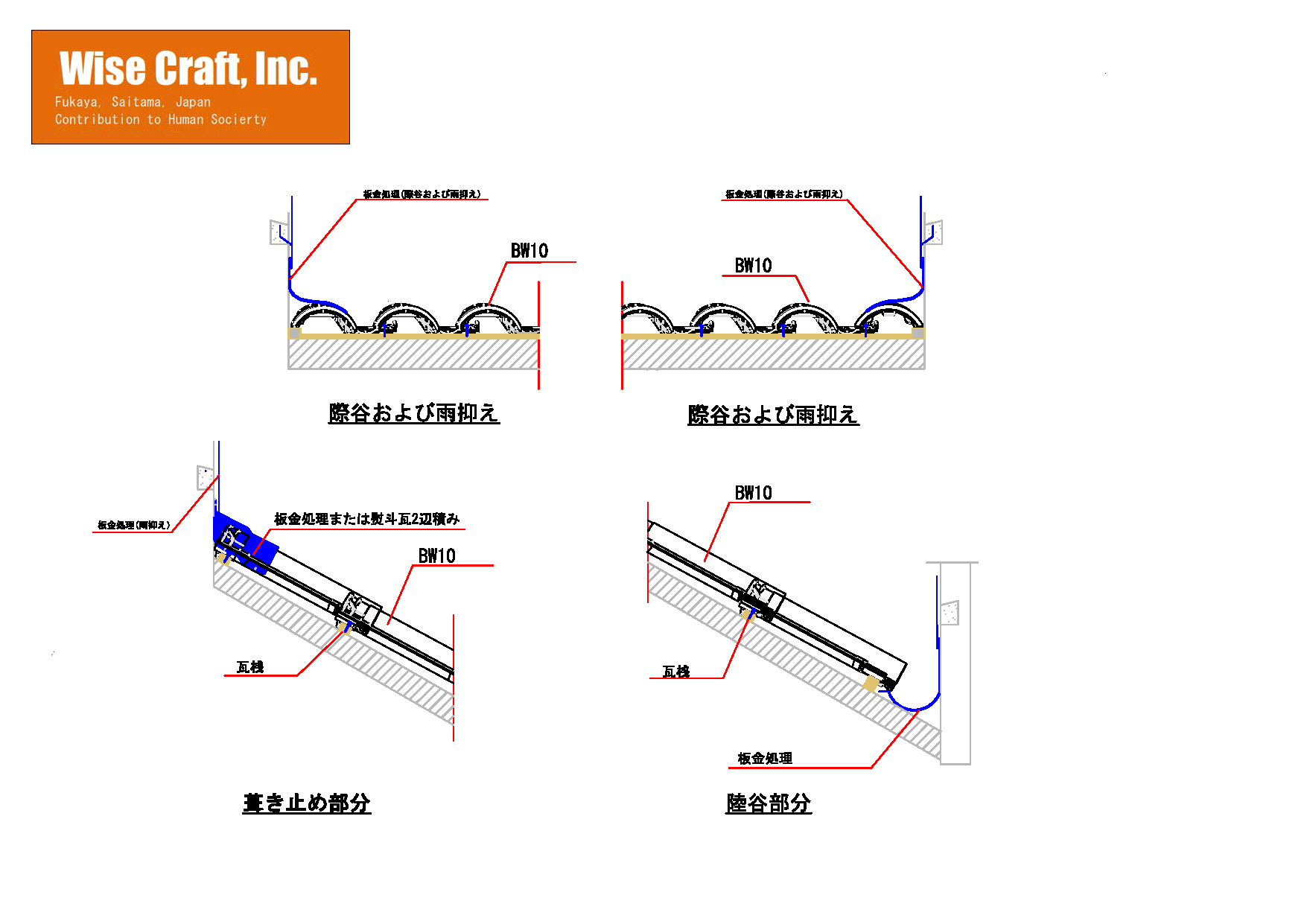

BW10際谷および葺き止め納まり
  • DWG画像
  • DXF画像
  • PDF画像

BW12の納まり

軒先

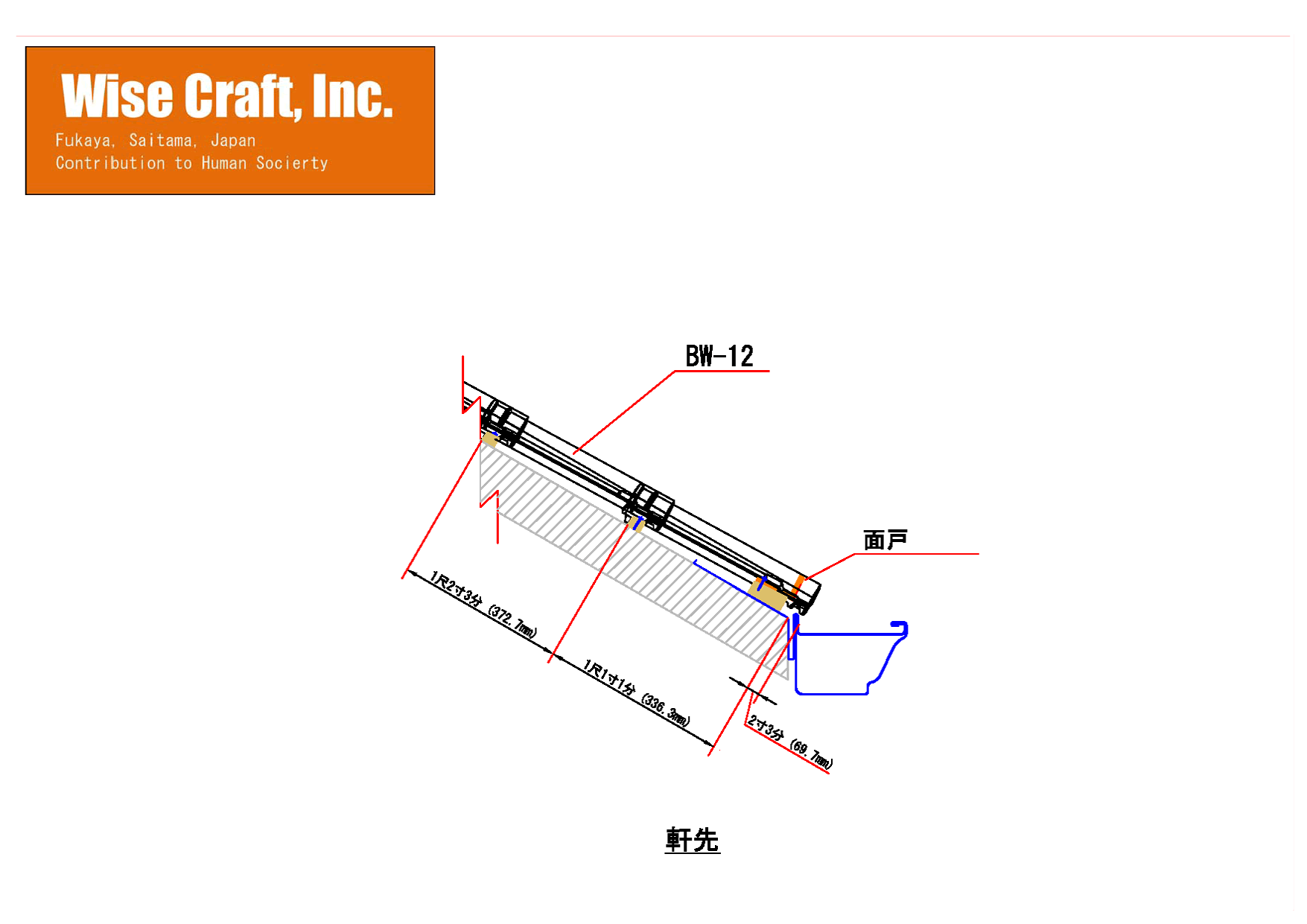

BW12軒先の納まり
  • DWG画像
  • DXF画像
  • PDF画像
右袖および左袖

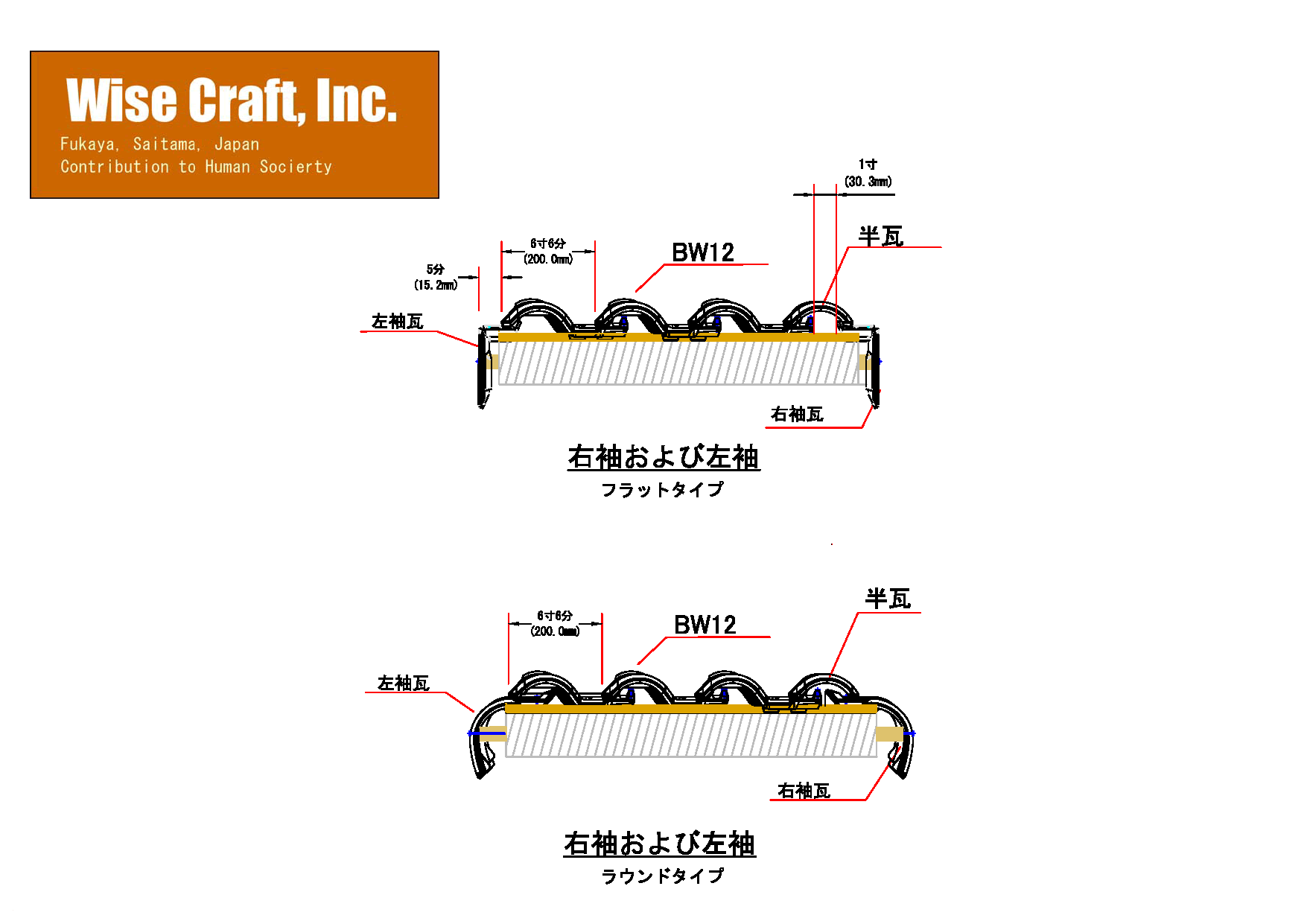

BW12右袖および左袖
  • DWG画像
  • DXF画像
  • PDF画像
切妻・大棟

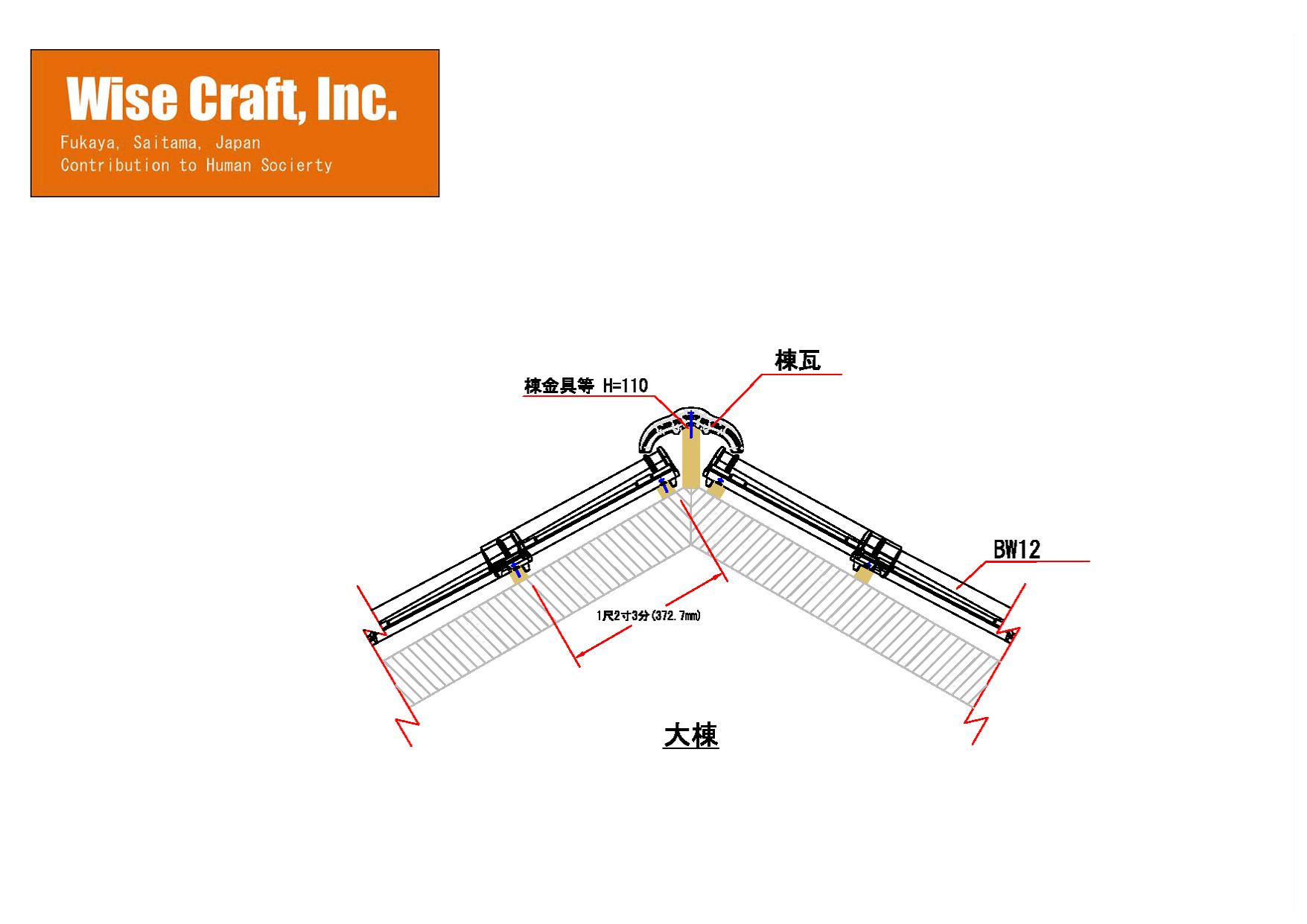

BW12切妻・大棟納まり
  • DWG画像
  • DXF画像
  • PDF画像
本谷

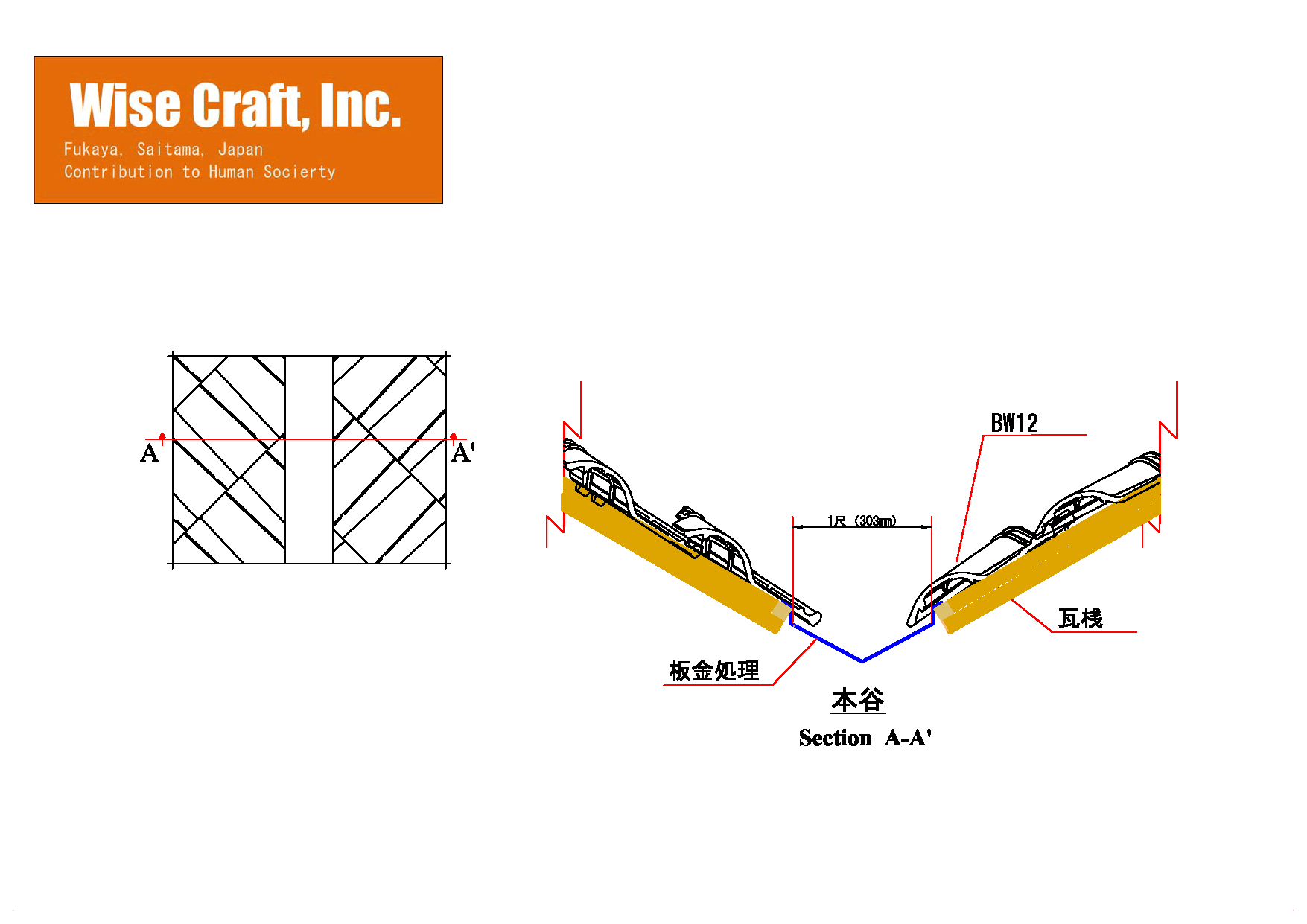

BW12本谷の納まり
  • DWG画像
  • DXF画像
  • PDF画像
片流れ

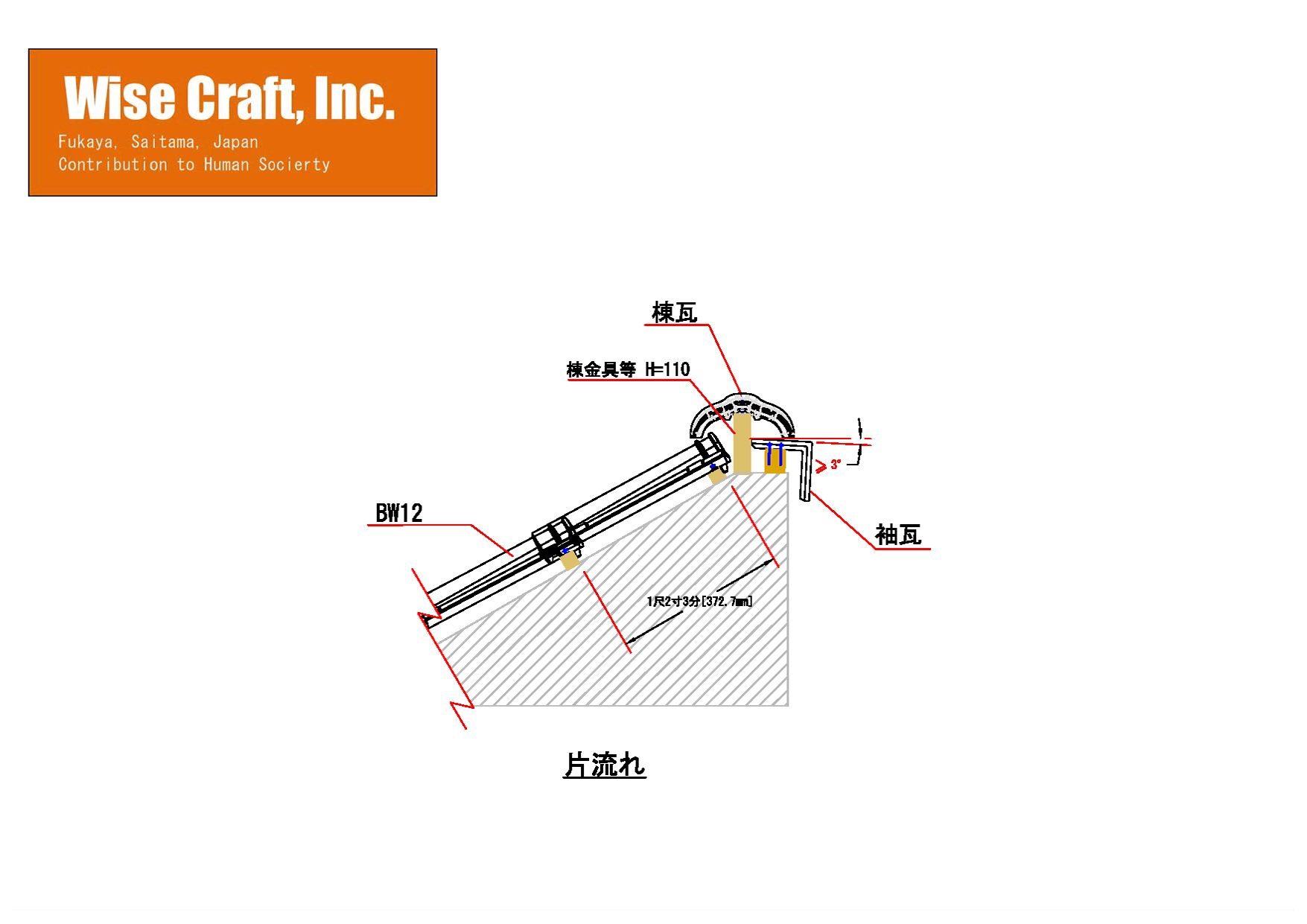

BW12片流れの納まり
  • DWG画像
  • DXF画像
  • PDF画像
隅棟

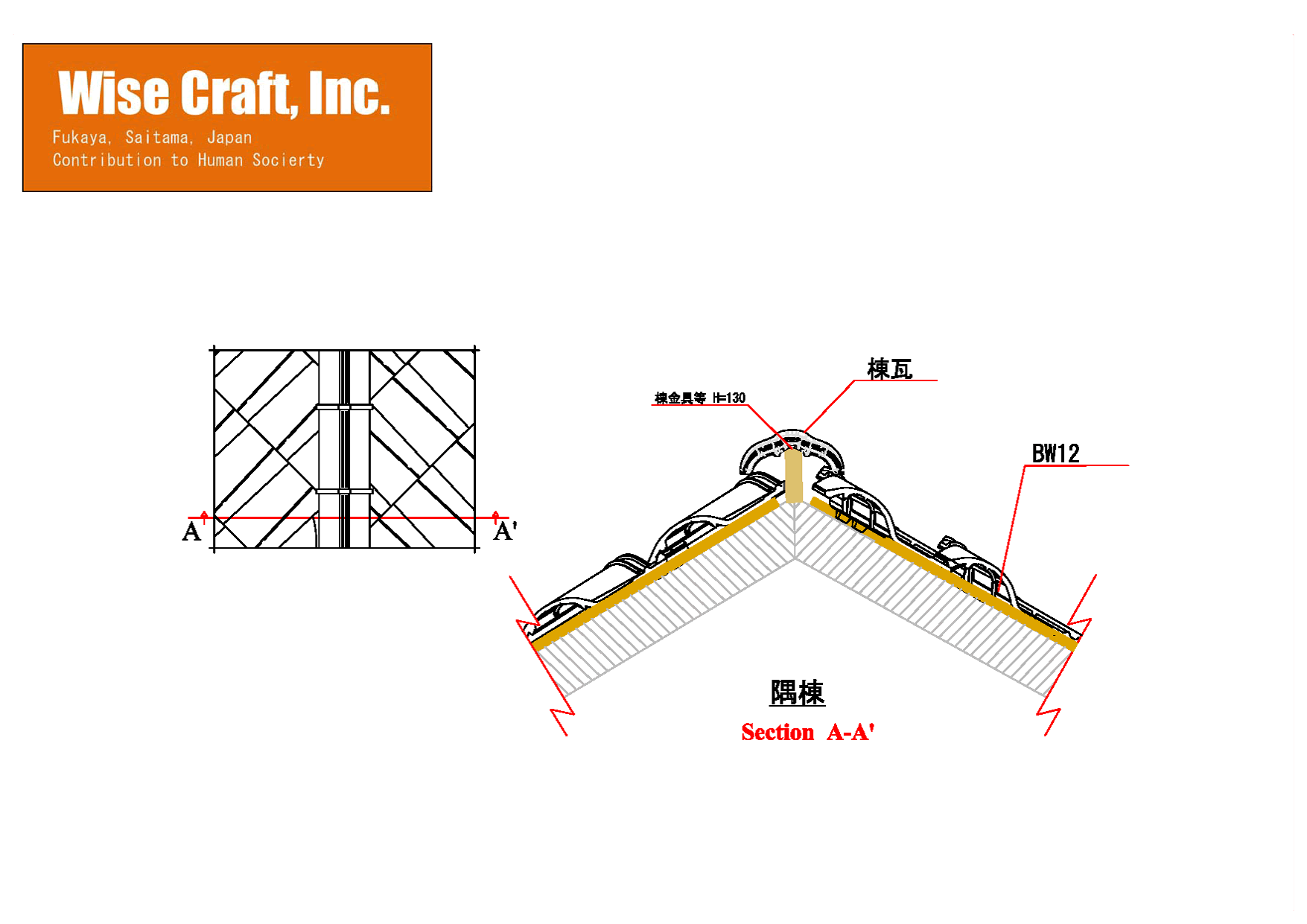

BW12隅棟納まり
  • DWG画像
  • DXF画像
  • PDF画像
トップライト

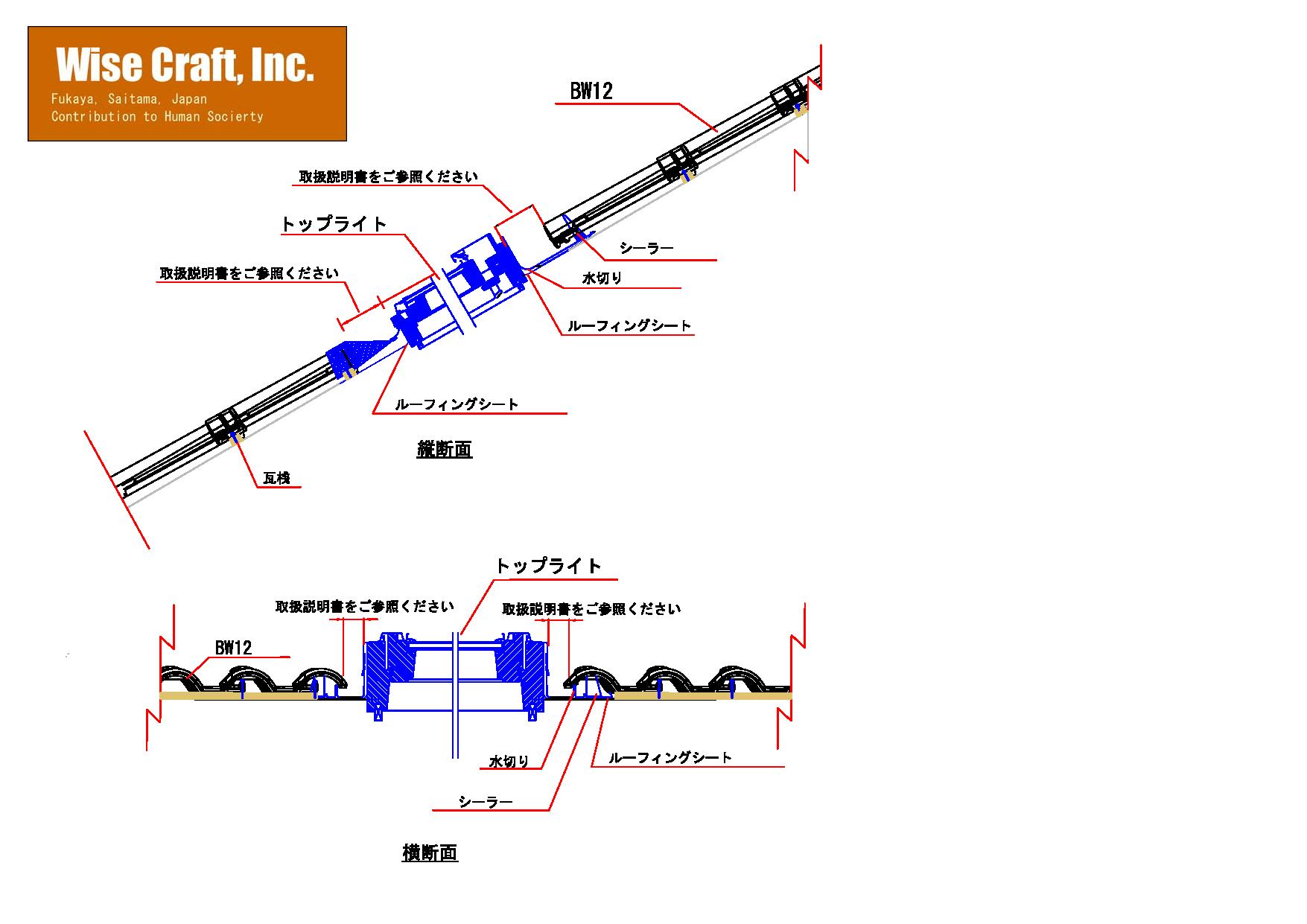

BW12トップライトの納まり
  • DWG画像
  • DXF画像
  • PDF画像
パラペット等の立上がり

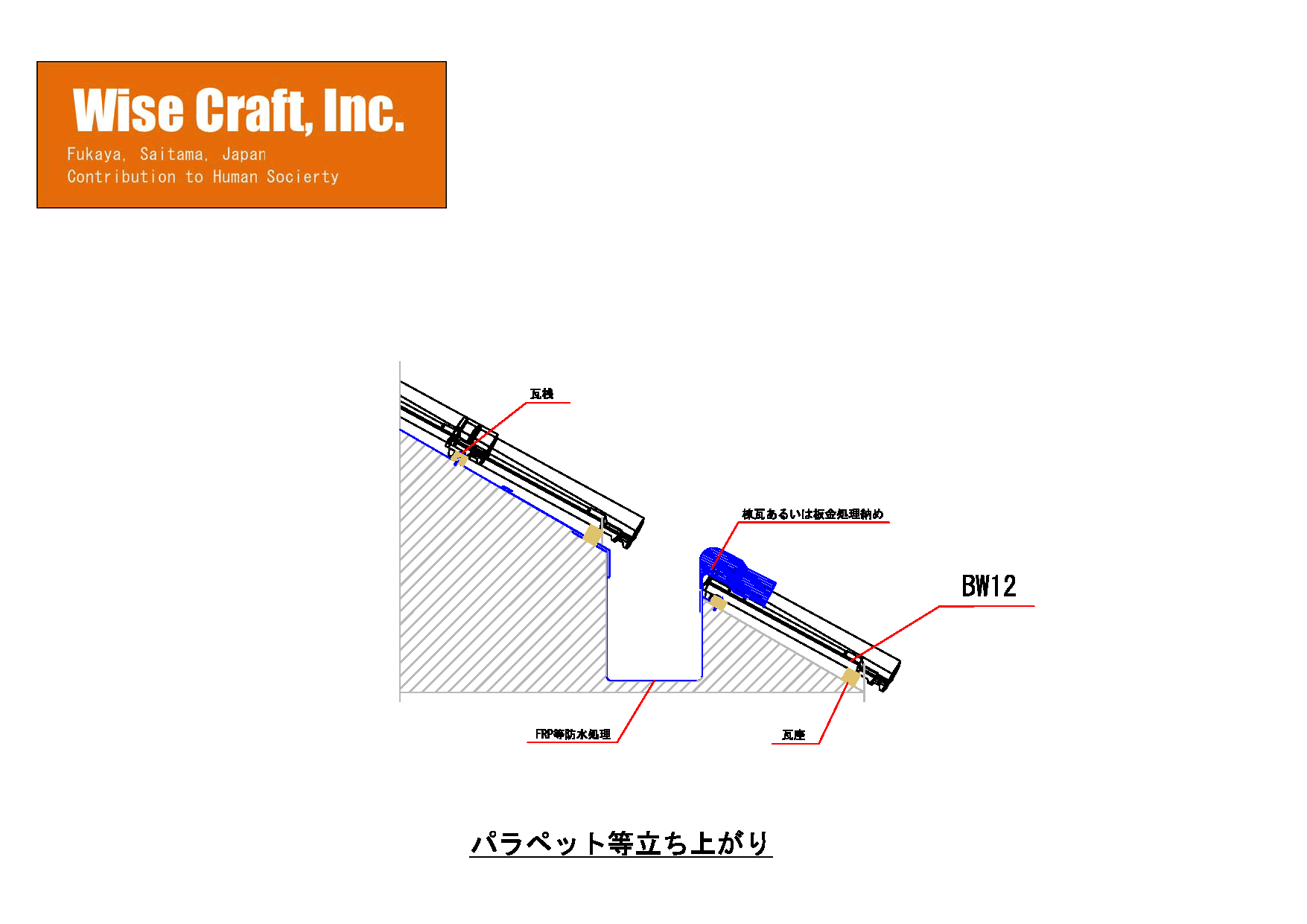

BW12パラペット等立ち上がりの納まり
  • DWG画像
  • DXF画像
  • PDF画像
際谷および葺き止め
BW12際谷および葺き止め納まり
  • DWG画像
  • DXF画像
  • PDF画像
